合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 利用氣體分析儀、超微量天平等研究DOC和DPF對柴油機(jī)排放性能影響
> 馬來酰蓖麻油酸聚乙二醇酯的表面張力、等物化性能測定（一）
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性（下）
> 3種不同類型噴霧助劑對氟啶蟲胺腈藥液表面張力及在蘋果葉片潤濕持留性能測定（一）
> 含氟聚氨酯超疏水涂層表面性能、化學(xué)穩(wěn)定性、耐摩擦性能研究——結(jié)果與討論、結(jié)論
> 醫(yī)學(xué)檢測用涂片裝置新設(shè)計(jì)可降低液體因表面張力形成的回彈濺起
> 新型助排劑配方組分、對表/界面性能的影響及助排效果（三）
> 一起和孩子做“科學(xué)小實(shí)驗(yàn)”，超有趣的科學(xué)小實(shí)驗(yàn)！
> 基于相界面牽引的水凝膠微球制造方法
> 應(yīng)用熒光顯微鏡研究了蛋白質(zhì)在氣-水界面的組裝——材料和方法
推薦新聞Info
-
> 納米熔鹽形成機(jī)理、表面張力測定及影響因素研究（三）
> 納米熔鹽形成機(jī)理、表面張力測定及影響因素研究（二）
> 納米熔鹽形成機(jī)理、表面張力測定及影響因素研究（一）
> ?《Nature》論文致謝欄常客：超微量天平的生物膜研究顛覆性應(yīng)用
> Na2CO3溶液與模擬油反應(yīng)不同時間后產(chǎn)物的界面張力、剪切黏度（二）
> Na2CO3溶液與模擬油反應(yīng)不同時間后產(chǎn)物的界面張力、剪切黏度（一）
> 耐擦刮無膠消光膜制備方法、高表面張力與收解卷順暢性的平衡（二）
> 耐擦刮無膠消光膜制備方法、高表面張力與收解卷順暢性的平衡（一）
> 利用超微量天平制備微孔淀粉處理含Cu(II)離子染料廢水
> 不同類型的堿、pH值對孤東油田原油界面張力的影響（下）
誘導(dǎo)期測定法研究NaCl的添加對碳酸鋰固-液界面張力等成核動力學(xué)參數(shù)影響——過飽和度的計(jì)算
來源：高等學(xué)校化學(xué)學(xué)報(bào) 瀏覽 956 次 發(fā)布時間:2025-02-14
2過飽和度的計(jì)算

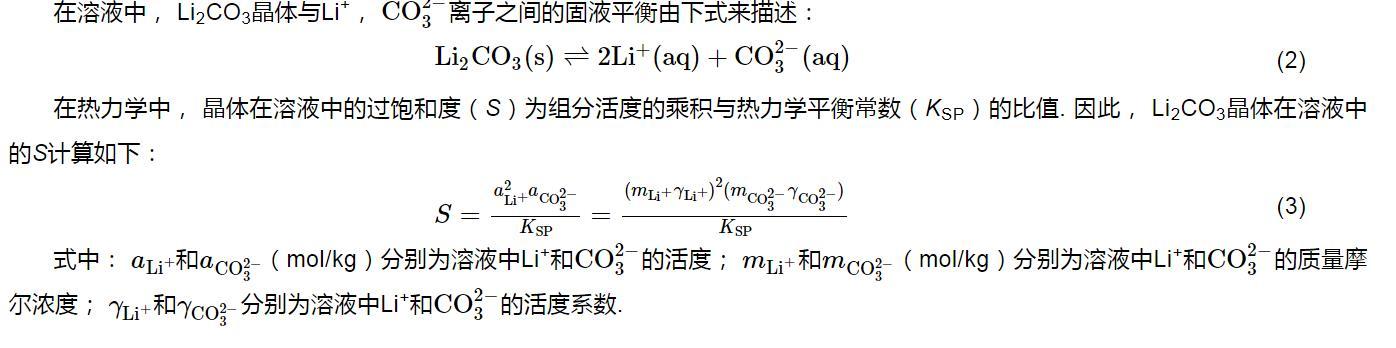

在溶液中，Li2CO3晶體與Li+，CO2?3離子之間的固液平衡由下式來描述：
Li2CO3(s)?2Li+(aq)+CO2?3(aq)(2)
在熱力學(xué)中，晶體在溶液中的過飽和度（S）為組分活度的乘積與熱力學(xué)平衡常數(shù)（KSP）的比值.因此，Li2CO3晶體在溶液中的S計(jì)算如下：
S=a2Li+aCO2?3KSP=(mLi+γLi+)2(mCO2?3γCO2?3)KSP(3)
式中：aLi+和aCO2?3（mol/kg）分別為溶液中Li+和CO2?3的活度；mLi+和mCO2?3（mol/kg）分別為溶液中Li+和CO2?3的質(zhì)量摩爾濃度；γLi+和γCO2?3分別為溶液中Li+和CO2?3的活度系數(shù).
2.1離子活度系數(shù)的計(jì)算
由于溶液活度系數(shù)的數(shù)值很難通過實(shí)驗(yàn)方法獲得，所以，常用電解質(zhì)溶液的活度系數(shù)模型來計(jì)算.如，高濃電解質(zhì)溶液中常用的活度系數(shù)模型有半經(jīng)驗(yàn)的Pitzer方程［28］、擴(kuò)展的平均球近似模型［29，30］和電解質(zhì)NRTL模型［31］等.本文選擇OLI電解質(zhì)與水化學(xué)物性分析軟件［20］內(nèi)嵌的Bromley-Zemaitis方程［22，23］來計(jì)算溶液中離子的活度系數(shù).此方程適用于溫度范圍為273.15~473.15 K、溶液濃度范圍為0~30 mol/L的體系.實(shí)驗(yàn)中溶液體系的溫度范圍為288.15~323.15 K，溶液濃度范圍為1.014~3.365 mol/L，均在方程的適用范圍內(nèi).
因此，式（3）中離子的活度系數(shù)可由OLI電解質(zhì)與水化學(xué)物性分析軟件［20］內(nèi)嵌的Bromley-Zemaitis方程［22，23］來計(jì)算：

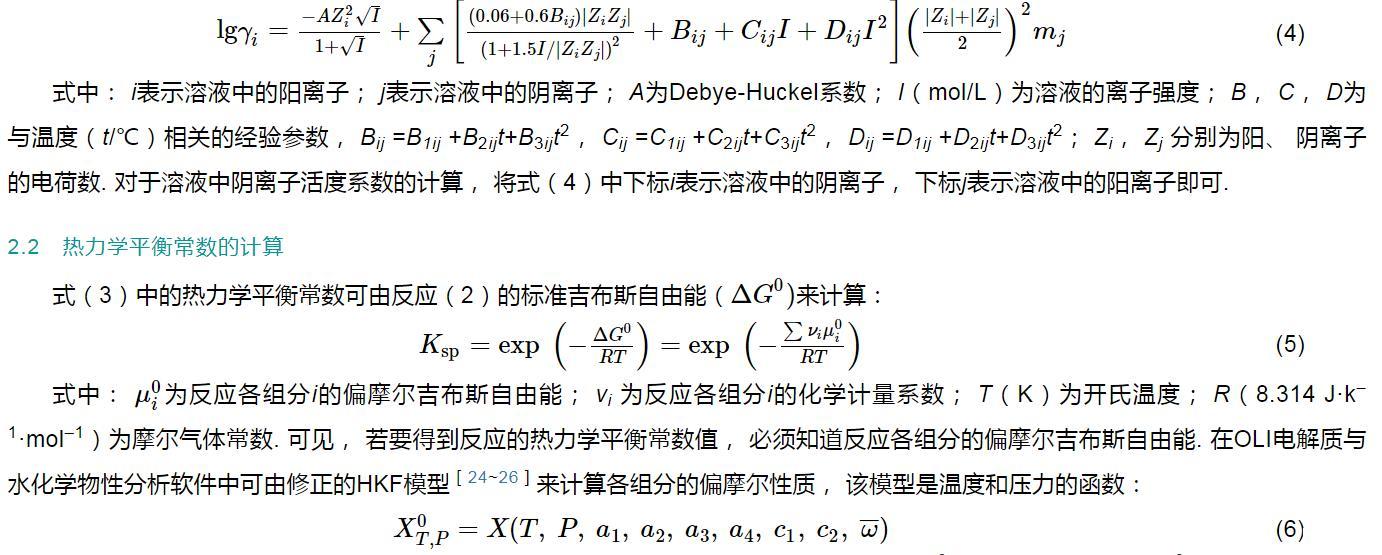

lgγi=?AZ2iI√1+I√+∑j[(0.06+0.6Bij)|ZiZj|(1+1.5I/|ZiZj|)2+Bij+CijI+DijI2](|Zi|+|Zj|2)2mj(4)
式中：i表示溶液中的陽離子；j表示溶液中的陰離子；A為Debye-Huckel系數(shù)；I（mol/L）為溶液的離子強(qiáng)度；B，C，D為與溫度（t/℃）相關(guān)的經(jīng)驗(yàn)參數(shù)，Bij=B1ij+B2ijt+B3ijt2，Cij=C1ij+C2ijt+C3ijt2，Dij=D1ij+D2ijt+D3ijt2；Zi，Zj分別為陽、陰離子的電荷數(shù).對于溶液中陰離子活度系數(shù)的計(jì)算，將式（4）中下標(biāo)i表示溶液中的陰離子，下標(biāo)j表示溶液中的陽離子即可.
2.2熱力學(xué)平衡常數(shù)的計(jì)算
式（3）中的熱力學(xué)平衡常數(shù)可由反應(yīng)（2）的標(biāo)準(zhǔn)吉布斯自由能（ΔG0)
來計(jì)算：
Ksp=exp(?ΔG0RT)=exp(?∑νiμ0iRT)(5)
式中：μ0i為反應(yīng)各組分i的偏摩爾吉布斯自由能；νi為反應(yīng)各組分i的化學(xué)計(jì)量系數(shù)；T（K）為開氏溫度；R（8.314 J·k?1·mol?1）為摩爾氣體常數(shù).可見，若要得到反應(yīng)的熱力學(xué)平衡常數(shù)值，必須知道反應(yīng)各組分的偏摩爾吉布斯自由能.在OLI電解質(zhì)與水化學(xué)物性分析軟件中可由修正的HKF模型［24~26］來計(jì)算各組分的偏摩爾性質(zhì)，該模型是溫度和壓力的函數(shù)：
X0T，P=X(T，P，a1，a2，a3，a4，c1，c2，ωˉˉ)(6)
式中：X表示標(biāo)準(zhǔn)狀態(tài)的熱力學(xué)性質(zhì)，包括5個標(biāo)準(zhǔn)偏摩爾性質(zhì)（標(biāo)準(zhǔn)偏摩爾體積Vˉˉˉ0、標(biāo)準(zhǔn)偏摩爾熱容Cˉˉˉ0P、標(biāo)準(zhǔn)偏摩爾熵Sˉˉ0、標(biāo)準(zhǔn)偏摩爾焓ΔHˉˉˉ0T，P和標(biāo)準(zhǔn)偏摩爾吉布斯自由能ΔGˉˉˉ0T，P）以及7個模型參數(shù)（a1，a2，a3，a4，c1，c2和ω）.該模型的適應(yīng)范圍廣泛，甚至可用于計(jì)算組分在溫度高達(dá)1273.15 K、壓力高達(dá)500 MPa時的標(biāo)準(zhǔn)偏摩爾性質(zhì).計(jì)算涉及到的主要組分的標(biāo)準(zhǔn)偏摩爾性質(zhì)及HKF模型參數(shù)列于表S1和表S2（見本文支持信息）.
計(jì)算得到溶液中離子的活度系數(shù)以及各組分的熱力學(xué)平衡常數(shù)后，代入式（3）即可得到Li2CO3的過飽和度數(shù)值.在不同溫度、不同溶液體系以及不同溶液濃度時Li2CO3過飽和度的計(jì)算結(jié)果見表S3和表S4.
