2.4.2起泡劑種類及用量

起泡劑種類及用量也會(huì)影響礦漿表面張力。因此，在粒度-0.074 mm占比80%、pH=7、礦漿濃度30%、丁基黃藥用量9×10-3 mol/L的條件下，考察起泡劑種類及用量對(duì)礦漿表面張力的影響。因丁銨黑藥本身兼具起泡劑和捕收劑的作用，故測(cè)試丁銨黑藥對(duì)礦漿表面張力的影響時(shí)，無(wú)需加入丁基黃藥，試驗(yàn)結(jié)果見(jiàn)圖8。

由圖 8 可知：隨著起泡劑用量的增加，黃鐵礦與磁黃鐵礦的表面張力均整體呈下降趨勢(shì)。對(duì)于黃鐵礦礦漿表面張力的影響，2 號(hào)油>HX-609>丁銨黑藥，HX-609 的表面張力雖然不是最低，但 HX-609 達(dá)到最低礦漿表面張力所用藥劑用量最少，可以明顯降低藥劑使用成本。對(duì)于磁黃鐵礦礦漿表面張力的影響，丁銨黑藥>HX-609>2 號(hào)油，且三者差值較大，2 號(hào)油用量為 3×10-5 mol/L 時(shí)可顯著降低礦漿表面張力。

2.5浮選藥劑對(duì)硫化礦浮選行為的影響

為考察浮選藥劑對(duì)黃鐵礦與磁黃鐵礦浮選行為的影響，選擇丁基黃藥、丁銨黑藥和MA-1 3種捕收劑，2號(hào)油、HX-609和丁銨黑藥3種起泡劑，在粒度-0.074 mm占比80%、礦漿濃度30%、pH=7條件下進(jìn)行試驗(yàn)。捕收劑種類與用量試驗(yàn)中，起泡劑為2號(hào)油，用量3×10-5 mol/L。起泡劑種類與用量試驗(yàn)中，捕收劑為丁基黃藥，用量9×10-3 mol/L。試驗(yàn)結(jié)果見(jiàn)圖9、圖10。

圖9捕收劑對(duì)回收率的影響

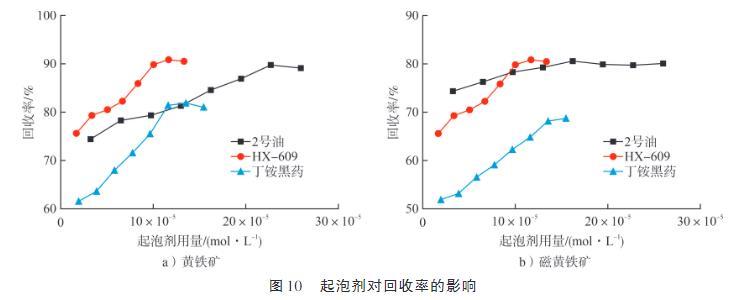

圖10起泡劑對(duì)回收率的影響

由圖9可知：黃鐵礦與磁黃鐵礦的回收率整體均隨著捕收劑用量的增加而逐漸提升；當(dāng)回收率達(dá)到峰值后，繼續(xù)增加捕收劑用量，回收率趨于穩(wěn)定狀態(tài)。相較于丁銨黑藥和丁基黃藥，MA-1作為黃鐵礦的捕收劑性能更佳。在磁黃鐵礦的浮選過(guò)程中，使用丁基黃藥和MA-1作為捕收劑時(shí)，回收率差異不顯著。鑒于實(shí)際生產(chǎn)過(guò)程中簡(jiǎn)化藥劑制度和降低藥劑成本的考量，丁基黃藥更適宜作為磁黃鐵礦捕收劑。

由圖10可知：在起泡劑用量相同條件下，HX-609在提升黃鐵礦回收率方面的效果顯著優(yōu)于另外兩種起泡劑。對(duì)于磁黃鐵礦而言，2號(hào)油與HX-609的浮選效果相當(dāng)。然而，從藥劑成本角度考量，2號(hào)油更具有優(yōu)勢(shì)。

2.6礦漿表面張力對(duì)硫化礦回收率的影響

在礦漿濃度30%、pH=7、粒度-0.074 mm占比80%條件下，考察不同起泡劑用量下，礦漿表面張力與回收率之間的關(guān)系。其中，黃鐵礦的浮選藥劑為MA-1+HX-609，磁黃鐵礦的浮選藥劑為丁基黃藥+2號(hào)油。試驗(yàn)結(jié)果見(jiàn)圖11。

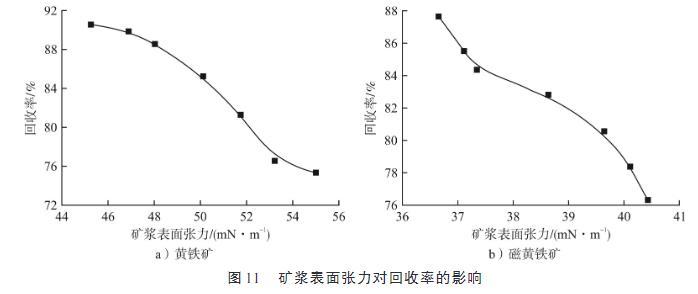

圖11礦漿表面張力對(duì)回收率的影響

由圖11可知：礦漿表面張力與回收率之間存在顯著的負(fù)相關(guān)性，即礦漿表面張力的降低與黃鐵礦和磁黃鐵礦回收率的提高呈正相關(guān)。這一現(xiàn)象可歸因于礦漿表面張力在浮選過(guò)程中對(duì)泡沫形成及其穩(wěn)定性的影響。具體而言，降低礦漿表面張力可減少泡沫生成過(guò)程中的能量消耗，從而促進(jìn)泡沫的形成。同時(shí)，礦漿表面張力的降低亦可減小Plateau邊界與其他泡沫邊界間的壓力差，降低液膜厚度，減小破裂速率，增強(qiáng)泡沫穩(wěn)定性。因此，礦漿表面張力的降低對(duì)于提升黃鐵礦和磁黃鐵礦的回收率具有積極影響。

3結(jié)論

1）礦石性質(zhì)研究結(jié)果揭示，礦石金品位為1.60 g/t，硫品位為1.86%，為含金硫鐵礦。黃鐵礦粒度較細(xì)，是主要載金礦物；磁黃鐵礦主要嵌布于脈石礦物粒間，少量嵌布在脈石礦物裂隙中，而嵌布于脈石礦物粒間的粒度多大于0.037 mm，磁黃鐵礦與金礦物的關(guān)系較為密切，也是主要載金礦物。

2）礦漿濃度試驗(yàn)揭示，隨著礦漿濃度的增加，礦漿表面張力先降低后上升，黃鐵礦與磁黃鐵礦的最佳礦漿濃度均為30%。從粒度來(lái)看，隨著粒度的減小，黃鐵礦礦漿表面張力呈現(xiàn)出明顯的下降趨勢(shì)，磁黃鐵礦礦漿表面張力變化不大。伴生礦物試驗(yàn)揭示，石英、磁黃鐵礦、滑石、閃鋅礦、黃鐵礦、黃銅礦、方鉛礦的礦漿表面張力中，方鉛礦的礦漿表面張力最低。

3）從捕收劑對(duì)礦漿表面張力和回收率的影響來(lái)看，丁銨黑藥和MA-1是降低黃鐵礦礦漿表面張力的良好捕收劑，同時(shí)，浮選試驗(yàn)表明MA-1為黃鐵礦的最優(yōu)捕收劑。丁基黃藥對(duì)磁黃鐵礦礦漿表面張力的降低效果最為明顯，并且它也是磁黃鐵礦的優(yōu)良捕收劑。從起泡劑對(duì)礦漿表面張力和浮選回收率的影響來(lái)看，丁銨黑藥為起泡劑時(shí)黃鐵礦礦漿表面張力最低，然而HX-609降低礦漿表面張力至最低點(diǎn)時(shí)藥劑用量最少。浮選試驗(yàn)表明，HX-609在較少用量下即可使黃鐵礦的回收率達(dá)到最大值。2號(hào)油為起泡劑時(shí)磁黃鐵礦的礦漿表面張力顯著低于其他兩種起泡劑，并且2號(hào)油可在較少用量下使得磁黃鐵礦的回收率達(dá)到峰值。在實(shí)際生產(chǎn)中，可以根據(jù)礦石性質(zhì)的不同來(lái)科學(xué)地調(diào)整浮選藥劑制度，在回收率不受影響的情況下，盡可能獲得最大經(jīng)濟(jì)效益。

4）通過(guò)考察礦漿表面張力對(duì)浮選回收率的影響可知，礦漿表面張力與浮選回收率成反比關(guān)系，隨著礦漿表面張力的降低，黃鐵礦與磁黃鐵礦的回收率均顯著增加。這一規(guī)律可以用于指導(dǎo)生產(chǎn)實(shí)踐，即在硫化礦浮選中，可以嘗試通過(guò)降低礦漿表面張力來(lái)改善硫化礦的回收效果。
