合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 不同種類的抗菌肽瓜娃素與生物膜之間的相互作用的性能對比【下】
> 表面張力法和電導法對比測定表面活性劑臨界膠束濃度
> Delta-8調整表面活性劑的質量比實現類似于帶電荷的聚合電解質-表面活性劑混合體系的相分離（上）
> α-環糊精對非離子表面活性劑和兩性離子表面活性劑混合體系的界面及自組裝性質——結論
> 一種新的表面張力測定方法——真球氣泡法
> 沾水之后的兩片玻璃為何很難分開？
> LB膜分析儀的工作原理
> 生物降解過程中對于表面活性劑AS、AE的表面活性以及水生生物毒性的性能的關系——結論、致謝！
> 通過柔性葉片流涂膜的超支化聚合物結構——摘要、簡介
> 塑料漆流平縮孔改善解決方案
推薦新聞Info
-
> LB膜分析儀應用：烷基取代喹吖啶酮衍生物的Lb膜制備及其光學性能研究（二）
> LB膜分析儀應用：烷基取代喹吖啶酮衍生物的Lb膜制備及其光學性能研究（一）
> 利用高通量表面張力儀探究三硅氧烷離子液體的吸附動力學
> 基于Delta-8表面張力儀的三硅氧烷離子液體動態吸附行為分析
> 偏硼酸鈉復配表面活性劑用于樁西高鈣鎂油藏超低界面張力驅油體系研究?
> 樁西原油與耐垢堿/表面活性劑復合體系的動態界面張力行為
> APTES在絹云母表面的周期性自組裝特性
> APTES/乙醇溶液處理與絹云母粉末表面張力測定
> 絹云母粉末表面APTES自組裝及其張力變化
> 堿是如何影響重烷基苯磺酸鹽體系的界面張力的？（二）
不同濃度/溫度下陰離子表面活性劑SDS和SDBS溶液表面張力的變化
來源：石油化工應用 瀏覽 8326 次 發布時間:2023-05-18
陰離子表面活性劑十二烷基硫酸鈉（SDS）和十二烷基苯磺酸鈉（SDBS）可顯著降低氣液界面張力，減小氣液相間傳質助力，增大氣液接觸面積及氣體在液相中的溶解度，故可加快氣體水合物生成速率。氣體水合物的生成包括氣體溶解、水合物成核、水合物生長三個階段。
1、實驗部分
1.1實驗試劑與儀器
十二烷基硫酸鈉：中國醫藥（集團）上海化學試劑公司；十二烷基苯磺酸鈉：實驗室自制。
實驗儀器：K11全自動表面張力儀；HAKKE恒溫水浴系統；FA2004B型電子天平。
1.2實驗步驟
（1）用精度為0.1 mg的FA2004B型電子天平稱取適量的表面活性劑SDS及SDBS。
（2）配制濃度分別為0.1、0.3、0.5、0.7、0.9 g/L的SDS和SDBS溶液。
（3）在測量表面活性劑溶液表面張力之前，測得20℃的純水表面張力為72.0 mN/m，與標準值相同，說明由該實驗儀器所得數據具有較高的可信度。
（4）通過設置HAKKE恒溫水浴系統將放置于K11全自動表面張力儀平臺上的SDS和SDBS溶液溫度調節至實驗設定的溫度，該實驗中溫度取2、4、6、8、10℃，并在實驗過程中維持該溫度。
（5）利用Wilhelmy板法依次測量不同濃度的SDS和SDBS溶液在一定溫度下的表面張力，待所有濃度溶液表面張力測完后，繼續測量其在另一溫度下的表面張力，并記錄數據。
2、實驗結果分析
2.1十二烷基硫酸鈉溶液表面張力
2.1.1不同溫度下十二烷基硫酸鈉溶液表面張力與濃度的關系實驗研究了在溫度為2、4、6、8、10℃條件下，SDS溶液的表面張力與濃度的關系（見圖1）。

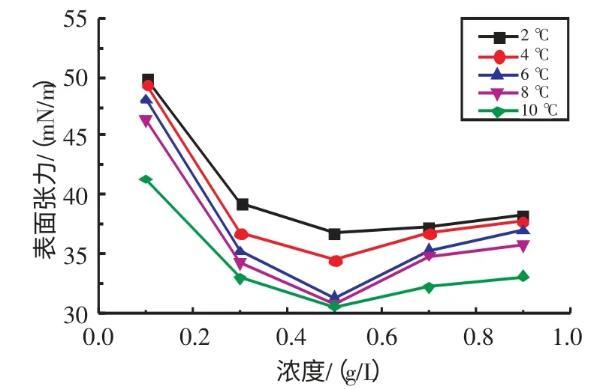

圖1不同溫度下SDS溶液表面張力與濃度的關系
由圖1可知，當濃度在0.1～0.5 g/L時，隨著SDS溶液濃度的升高，其表面張力逐漸減小；當濃度在0.5～0.9 g/L時，隨著SDS溶液濃度的升高，其表面張力逐漸增大。當SDS溶液濃度為500 mg/L時，其表面張力取得最小值。
2.1.2不同濃度下十二烷基硫酸鈉溶液表面張力與溫度的關系實驗研究了在濃度為0.1、0.3、0.5、0.7、0.9 g/L條件下，SDS溶液表面張力與溫度的關系（見圖2）。

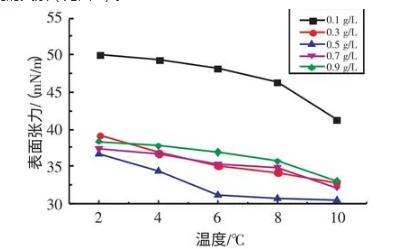

圖2不同濃度下SDS溶液表面張力與溫度的關系
由圖2可知，在2～6℃的溫度區間內，SDS溶液表面張力減小速度較快，在6～10℃的溫度區間內，SDS溶液表面張力減小緩慢。而在各溫度點，500 mg/L的SDS溶液表面張力始終低于其它濃度SDS溶液的表面張力。
2.2十二烷基苯磺酸鈉溶液表面張力

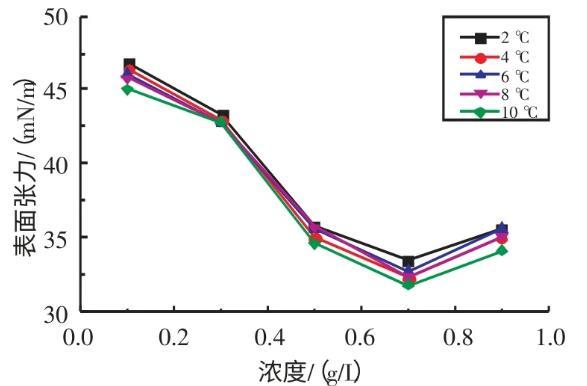

圖3不同溫度下SDBS溶液表面張力與濃度的關系
2.2.1不同溫度下十二烷基苯磺酸鈉溶液表面張力與濃度的關系實驗研究了在溫度為2、4、6、8、10℃條件下，SDBS溶液的表面張力與濃度的關系（見圖3）。由圖3可知，當濃度在0.1～0.7 g/L時，隨著SDBS溶液濃度的升高，其表面張力逐漸減小；當濃度在0.7～0.9 g/L時，隨著SDBS溶液濃度的升高，其表面張力逐漸增大。當SDBS溶液濃度為0.7 g/L時，其表面張力取得最小值。
2.2.2不同濃度下十二烷基苯磺酸鈉溶液表面張力與溫度的關系實驗研究了在濃度為0.1、0.3、0.5、0.7、0.9 g/L條件下，SDBS溶液表面張力與溫度的關系（見圖4）。由圖4可知，對于0.5 g/L的SDBS溶液在2～4℃區間內，隨著溫度的升高，SDBS溶液表面張力減小，在4～8℃區間內，隨著溫度的升高，SDBS溶液表面張力增大，在8～10℃區間內，隨著溫度的升高，SDBS溶液表面張力減小；對于0.9 g/L的SDBS溶液在2～4℃區間內，隨著溫度的升高，SDBS溶液表面張力減小，在4～6℃區間內，隨著溫度的升高，SDBS溶液表面張力增大，在6～10℃區間內，隨著溫度的升高，SDBS溶液表面張力減小。在溫度相同的條件下，濃度為0.7 g/L的SDBS溶液表面張力始終低于其他濃度SDBS的表面張力。
圖4不同濃度下SDBS溶液表面張力與溫度的關系
3、結論
（1）表面活性劑SDS和SDBS均能顯著降低氣液界面的表面張力，提高水合物成核速率，縮短誘導時間。
（2）在2～10℃的溫度區間內，SDS和SDBS溶液表面張力均隨濃度的升高先減小后增大，且在低濃度下，溶液濃度變化對其表面張力影響更大。
（3）在0.1～0.9 g/L的濃度范圍內，SDS和SDBS溶液表面張力均隨溫度的升高而逐漸減小，而SDBS溶液表面張力減小幅度更小。
（4）在高濃度下，SDS及SDBS溶液表面張力隨濃度的升高而增大，并且有研究表明氣體水合物反應體系中氣液界面處快速生成的水合物膜會阻礙氣液界面間的傳質。所以，濃度過高的表面活性劑SDS和SDBS并不利于氣體水合物的快速生成。
（5）在2～10℃溫度區間內，SDS及SDBS溶液促進水合物生成的最佳濃度分別為500 mg/L和700 mg/L，此時其表面張力取得最小值。
