本研究是“一種評(píng)價(jià)LNG濃度梯度的仿子宮體模建立的實(shí)驗(yàn)研究”項(xiàng)目的組成部分，為研制適于制作MAS-IUS的外膜而設(shè)計(jì)，旨在通過實(shí)驗(yàn)，觀察不同含量納米銅的納米銅硅膠膜的結(jié)構(gòu)特點(diǎn)，并對(duì)不同納米銅含量的膜的吸水性能進(jìn)行對(duì)比分析，為下一步MAS-IUS的研制提供理論依據(jù)。

儀器與材料

①雙輥開煉機(jī)(東莞市寶品精密儀器有限公司，型號(hào)BP-8175-A)；②電子天平( 芬蘭  Kibron SuperG超微量天平，精確度：0.001 g)；③A、B兩種組分的室溫硫化硅膠(東莞市國(guó)創(chuàng)有機(jī)硅膠有限公司)；④納米銅(昆山德陽(yáng)新材料科技有限公司，粒徑是300 nm)；⑤電子游標(biāo)卡尺(杭州南工量具有限公司，型號(hào)QR/0-150 mm,精確度：0.01 mm)；⑥X線衍射(XRD)(日本島津型號(hào)XRD-6100)；⑦掃描電鏡(SEM)(日本日立公司S-3000N)。

實(shí)驗(yàn)方法

不同含量納米銅的納米銅硅膠膜的制備:用電子天平分別稱取4份50 g硅膠A、50 g硅膠B置于100 mL的燒杯中混合，分別加入1%、2%、3%、4%(質(zhì)量比)的納米銅，常溫下在雙輥開煉機(jī)上攪拌均勻，制成1 mm厚的納米銅硅膠膜，在25℃的溫度下硫化24 h，以電子游標(biāo)卡尺測(cè)量四個(gè)徑線求平均值，以誤差在0.02 mm為可控范圍。

吸水性能測(cè)試

按照GB/T 1034-2008標(biāo)準(zhǔn)，將納米銅硅膠膜放入無(wú)水氯化鈣干燥皿中，保持恒溫37±1℃，24 h后，將納米銅硅膠膜放到另一個(gè)干燥皿中，冷卻到室溫，取出稱重(m1)，準(zhǔn)確到小數(shù)點(diǎn)后四位即0.000 1 g。然后將納米銅硅膠膜用細(xì)線懸吊，分別浸沒到裝有恒溫37±1℃的蒸餾水中存放1周，取出后用蒸餾水沖洗，用濾紙將納米銅硅膠膜表面拭干，空氣中揮干15 s稱重(m2)，在取出后1 min稱重，按下列公式計(jì)算吸水率：吸水率M%=[(m2-m1)/m1]×100%。

納米銅硅膠膜吸水性能分析實(shí)驗(yàn)結(jié)果

隨著納米銅含量的逐漸增加，納米銅硅膠膜的吸水性能呈增加趨勢(shì)。吸水性能增加的原因：一是納米銅本身是親水性物質(zhì)，以及納米銅的尺寸效應(yīng)作用；二是納米銅團(tuán)聚現(xiàn)象存在。納米銅硅膠膜作為一種新型的含銅IUD材料，就是需要它在減少副作用的同時(shí)，能夠釋放出具有增強(qiáng)避孕作用的銅離子，而納米銅硅膠膜中的銅需要與水溶液接觸后才能發(fā)生化學(xué)反應(yīng)釋放出銅離子，除了膜表面的銅直接和溶液接觸外，其內(nèi)部的銅需要溶液的滲入，好的吸水性能有利于溶液向材料內(nèi)部的滲入以及銅離子的釋放，因此，材料的吸水性能影響到銅離子的釋放，從而對(duì)IUD的避孕效果造成影響。故吸水能力對(duì)新型宮內(nèi)節(jié)育器避孕效果至關(guān)重要。通過調(diào)整膜中納米銅的含量，改變其吸水性能，為新型宮內(nèi)節(jié)育器的制備提供實(shí)驗(yàn)依據(jù)。

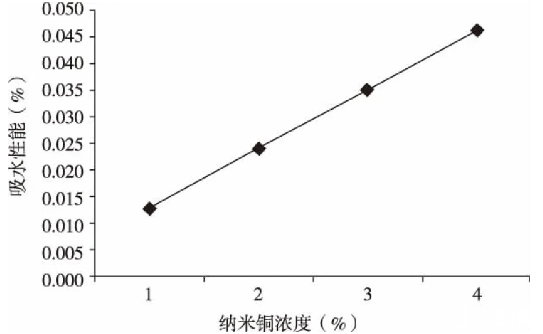

納米銅硅膠膜的吸水性能隨納米銅濃度的變化趨勢(shì)

因此，納米銅硅膠膜作為一種新型的宮內(nèi)節(jié)育器材料，Cu利用率高，Cu離子可控釋，避免“爆釋”現(xiàn)象的發(fā)生，避免金屬銅與子宮內(nèi)膜直接接觸，解決了現(xiàn)有Cu-IUDs存在的金屬銅和子宮內(nèi)膜直接接觸帶來了副作用的問題，還可以大幅度的減輕現(xiàn)有含銅宮內(nèi)節(jié)育器的出血疼痛等副作用，是一種極具應(yīng)用前景及研究?jī)r(jià)值的新型宮內(nèi)節(jié)育器材料。
