材料和方法

來自以色列不同地區(qū)的五種防水土壤 過篩（1 毫米）并在室溫下儲存在玻璃容器中 實驗室條件（平均溫度 ? 24.5°C，平均 相對濕度 (RH) ? 65%）。 兩種土壤 (OE-128 和 OE-335； 典型的單氟草胺）是從相同的 污水灌溉的商業(yè)柑橘園與以前一樣 研究（Wallach 等人，2005 年；Graber 等人，2006 年）位于 以色列沿海平原的中部（31°59￠30.562）。 一 土壤（OT-28；典型單頭草）是從水龍頭中獲得的 同一商業(yè)果園的水灌溉柑橘地塊。 一種 沙丘沙是從附近的沙丘間地區(qū)獲得的 位于地中海的尼察尼姆自然保護區(qū) (31°16￠37.242) 海（Coastal-1）和來自沙間地區(qū)的粘土砂 內(nèi)蓋夫北部沙漠 (30°52￠02.592; (Desert-1) 的 Halutza 附近。表 1 列出了顯著的土壤特征。

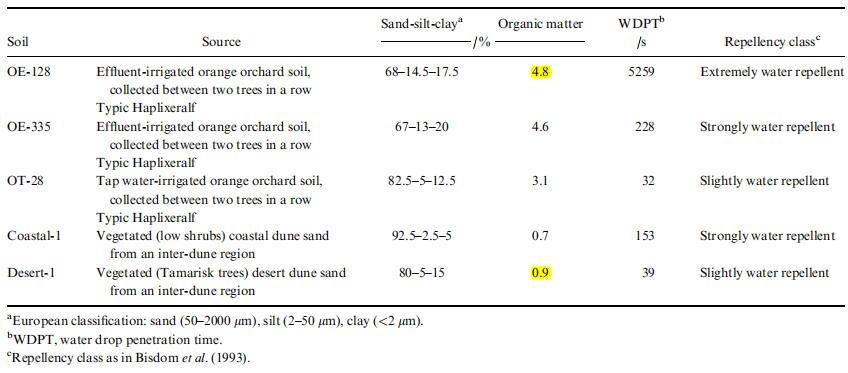

表 1 顯著土壤特征

粒度分布由比重計測定 方法 (Gee & Bauder, 1986) 和土壤有機碳 改進的 Walkley-Black 方法 (Walkley & Black, 1934) 添加熱量。 重復(fù)樣品的平均結(jié)果見表 1。

土壤：水提取物（1:1 重量：重量；g g-1 ) 對于所有五種土壤 以不同的提取時間間隔（5 分鐘、2 小時、24 小時）在配備 Teflonlined 硅膠隔膜螺旋蓋的 40 毫升玻璃小瓶中制備，并在臺式振蕩器上搖動 （210 次搖晃分鐘 - 1 ）。 此外，2小時土壤：水提取物 在 2:1 重量 : 重量 (g g-1 ) 比率是為其中兩個準備的 五種土壤（Coastal-1 和 Desert-1）。 搖晃后，小瓶 靜置 5 分鐘使土壤沉降，取上清液 然后通過 0.45 毫米孔徑的無菌聚偏二乙烯過濾 氟化物 (PVDF) 針式過濾器。 所有實驗材料（小瓶、注射器、過濾器、隔墊、培養(yǎng)皿）都經(jīng)過了預(yù)測試 釋放表面活性劑或無機鹽。 只有那些 不會釋放可檢測量的鹽的材料或 實驗中使用了表面活性劑。

分析土壤提取物的表面張力 (γLV)，溶解 有機碳 (DOC) 含量、電導率 (EC)、 和陽離子 (Nat, Kt, Catt, Mgtt) 含量。 表面張力 由 Delta-Pi 微張力計 (Kibron, 芬蘭赫爾辛基）基于 Wilhelmy 方法并使用小直徑（0.51 毫米）特殊合金線。 5 厘米直徑玻璃培養(yǎng)皿中 5 毫升樣品的表面張力為 通過特殊設(shè)計的玻璃蓋進行測量，最大限度地減少樣品蒸發(fā)（液體重量損失小于 5% 超過 8 小時）在建立表面所需的長時間內(nèi) 張力平衡。 DOC 是通過燃燒 TOC 測量的 分析儀（Skalar，布雷達，荷蘭），電導率 EC 探頭和儀表（Oakton Instruments, Vernon Hills, IL, 美國)、Nat 和 Kt 火焰光度計 (Corning, Halstead, Essex, England) 和 Catt 和 Mgtt 通過原子吸收 光譜儀（珀金埃爾默，沃爾瑟姆，馬薩諸塞州，美國）。

使用四種溶液測試液滴穿透時間 (DPT)： (i) 去離子水，(ii) 含水土壤提取物，(iii) 鹽溶液 電導率和一價/二價陽離子比例與土壤提取物相似，但缺乏土壤衍生的有機物 物質(zhì)，因此具有類似于的表面張力 去離子水和 (iv) 乙醇溶液，由混合物組成 乙醇和鹽溶液，具有相同的表面張力， 電導率和一價/二價陽離子比率為 土壤提取物。 鹽溶液由 NaCl 和 CaCl2，其中土壤中 Nat 和 Kt 的摩爾總和 提取物被視為 Nat，Cat 和 Mgt 在 提取為 Catt。

將土壤稱重到培養(yǎng)皿中，然后放入干燥器中，用 KNO3 飽和鹽溶液保持 92% RH DPT 測量前至少 48 小時。 測量三到五次重復(fù)的 200 毫升液滴的滲透時間。 對于每種土壤，同時測試所有溶液，以 避免任何時間引起的排斥性變化的可能性 (Wallach & Graber, 2007) 在實驗過程中。 大液滴用于確保液滴尺寸很大 大于最大的孔 (Roy & McGill, 2002)，因此 提高可重復(fù)性（Wallach 等人，2005 年；Graber 等人， 2006; 瓦拉赫和格拉伯，2007 年）。 培養(yǎng)皿被覆蓋 在測試過程中減少蒸發(fā)到空氣中。

表面活性劑是否對斥水性土壤的潤濕性有影響？——概括、介紹

表面活性劑是否對斥水性土壤的潤濕性有影響？——材料和方法

表面活性劑是否對斥水性土壤的潤濕性有影響？——結(jié)果和討論

表面活性劑是否對斥水性土壤的潤濕性有影響？——結(jié)論、致謝！
